Rayos Cósmicos

Los rayos cósmicos son partículas subatómicas procedentes del espacio exterior cuya energía, debido a su gran velocidad, es muy elevada: cercana a la velocidad de la luz. Se descubrieron cuando se comprobó que la conductividad eléctrica  de la atmósfera terrestre se debe a ionización  causada por radiaciones de alta energía.
En el año 1911, Victor Franz Hess, físico austriaco, demostró que la ionización atmosférica aumenta proporcionalmente a la altitud. Concluyó que la radiación debía proceder del espacio exterior.
El descubrimiento de que la intensidad de radiación depende de la altitud indica que las partículas integrantes de la radiación están eléctricamente cargadas y que las desvía el campo magnético terrestre.
Rutherfod y sus colaboradores, contraria y anteriormente a las experiencias de Hess, supusieron que la ionización observada por el espectroscopio se debía a la radiactividad terrestre, ya que, medidas realizadas en 1910 en la base y la cúspide de la torre Eiffel, así lo detectaban.

Millikan acuñó la expresión «rayos cósmicos» tras sus propias mediciones que concluyeron en que, efectivamente, eran de origen muy lejano, incluso exterior al sistema solar.

Detección de Rayos Cósmicos

Hay detectores de radiación Cherenkov que analizan el destello de luz ultravioleta que surge en la desintegración. Otros aparatos (matrices de detectores de centelleo) captan los electrones o incluso los muones generados en cascada cuando el rayo cósmico incide sobre el aire. Se deduce de este modo, de manera aproximada, la dirección de procedencia del rayo y su energía. Otro método es por ionización, son aquellas radiaciones con energía suficiente para ionizar la materia, extrayendo los electrones de sus estados ligados al átomo.

Hamamatsu S12572-100P MPPC

(multi-pixel-photon-counter)

Capacidad de recuento de fotones superior (eficiencia de detección contra fotones incidentes). Compacto, opera a temperatura ambiente, de bajo voltaje (100 V o menos) operación, de alta ganancia, resolución de tiempo superior, inmune a los efectos de los campos magnéticos, opera con los circuitos de lectura simples.




Laboratorio de Partículas Elementales

Clase 22/06/15


Bitácora










 Celda de detección de rayos cósmicos





Circuitos de la fibra metálica

 Circuito del Fotodetector



Caja y material centellador




Tubo Fotodetector







Clase 24/06/15



Celda de detección de rayos cósmicos









Detectando partículas


video

video


video



Fuente de alto voltaje








Fuente de Alto Voltaje ultravolt M series


Miniatura, el tamaño micro de alto voltaje de fuente de alimentación. La miniatura, serie M es la solución ideal para aplicaciones que necesitan una tensión de polarización que van desde 0 a 3000V y volumen muy pequeño, de tan sólo 1.00in³ (16.4cc). A menos de 0.5in (12,7 mm) de altura, estos módulos son ideales para aplicaciones de bajo perfil. Las aplicaciones típicas para la serie M incluyen suministros de polarización, plato electrostático, diodos de avalancha de fotos (APD), y tubos fotomultiplicadores (PMT).



Caracterización de la fuente de alto voltaje


video

video

video

video


Detectando señales analógicas


Esquema de trabajo, 30/06/15


video



video



video



Mediciones 30/06/15


Voltaje de entrada a la fuente externa 30.2 Volts, para obtener en la fuente de alto voltaje 24 Volts. Se trabajo con una tarjeta de 3 canales

Tarjeta de 3 canales.

Y se obtuvieron los siguientes resultados:

Voltaje de entrada
Voltaje(V)
Señal en osciloscopio
Observación




900 mV
554
no

1.2 V
733.6
no

1.3 V
794.6
no

1.4 V
855.6
no

1.5 V
916.6
no

1.6 V
977.6
no

1.7 V
1038.6
no

1.8 V
1099.6
no

1.9 V
1160.6
no

2 V
1221.6
no

2.1 V
1282.6
si
T del orden de 20ns, disparo negativo
2.2 V
1343.6
si
T del orden de 20ns, disparo negativo
2.3 V
1404.6
si
T del orden de 40ns
2.4 V
1465.6
si
T del orden de 40ns, lejos 3 desviaciones estándar del ruido
2.5 V
1526.6
si
Se escuchaban descargas en la tarjeta con la fuente de alto voltaje



video




Mediciones 1/07/15

Se trabajo con una tarjeta de un canal conectada a la fuente de alto volataje, la cual tiene dos capacitores de igual modulo, en serie. Esto nos da como resultado un reduccion en el tiempo.

Tarjeta de 1 canal.
Se obtuvieron los siguientes resultados en el osciloscopio, el cual contaba con los siguientes parametros:

Ch4 50.0mV
P 400ns
Ch4 S-76.0mV
Nivel de Ruido 25mV
Posición 1.60 div


Voltaje de entrada
Voltaje(V)
Señal en osciloscopio
Observación




1.2V
733.6
no

1.303V
796.43
si
Requiere un menor voltaje de entrada para comenzar a observar las señales.
1.402V
856.82
si

1.502V
917.82
si

1.6V
977.6
si

1.7V
1038.6
si

1.902V
1161.82
si

2V
1221.6
si

2.1V
1282.6
si







video



Mediciones con tarjeta de 3 canales

Tarjeta de 3 canales.


Ch4 10.0mV
P 200ns
Ch4 S-13.2mV
Nivel de Ruido 5mV


Voltaje de entrada
Voltaje(V)
Señal en osciloscopio
Observación
920mV
562.8
no

1V
611.6
si

1.2V
733.6
si

1.3V
796.6
si
Se originan descargas en la tarjeta. Pueden romper la fibra metálica.

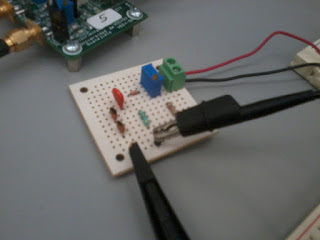

Construcción del circuito en el protoboard









video




video

Tarjeta electrónica unida a un discriminador.


video

Contando partículas en el ordenador.



video

Linea azul, señal digital, linea verde señal amplificada.
